Flansch F

Produktgruppe: Temperatur
Technologie:
Platin- Widerstandsthermometer
Anwendung:
Messen von Temperaturen in verfahrenstechnischen Anwendungen. Messen in Rohrleitungen, Behältern, mit gasförmigen und flüssigen Medien; z.B. Luft, Dampf, Gase, Wasser, Petrochemische Produkte
Hauptmerkmal:

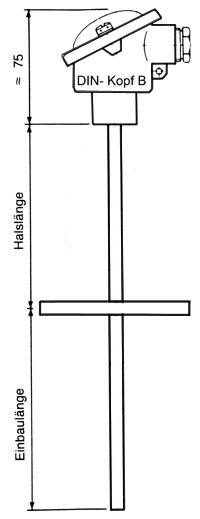

Flansch- Sensor, DIN Kopf mit Kabelverschraubung Standard- Halslänge: - kein Hals oder bis 120 mm (Für Isolierte Rohre) Standard- Einbaulänge: 100, 160, 220, 250, 280, 400 mm Andere Einbaulängen: .........jede gewünschte Länge lieferbar Sensor- Einsatz je nach Ausführung herausnehmbar und austauschbar
Messbereich:
- 70 °C bis + 200 °C (Chip Sensor) - 70 °C bis + 550 °C (Chip Sensor) - 200 °C bis + 800 °C (max) (Draht Sensor)
Messunsicherheit:
Klasse A: DIN EN 60751 als Standard, andere auf Anfrage
Kundennutzen:
Präzise Temperaturmessungen mit nach Kundenanforderungen hergestellten Temperaturfühlern in unterschiedlichen Bauformen und Ausstattungen. Dicht geschweißte Sensorkonstruktion für den Einsatz in Überdruck- und Unterdruck- Applikationen. Sensorelement austauschbar ohne Prozessunterbrechung Wahlweise Doppelsensoren für Redundante Messungen. Dreileiter- Schaltung ab Messwiderstand, elektrisch isoliert Verschiedenste Kopfmessumformer wählbar. Lieferung komplett einbaufertig einschließlich Konfiguration Lieferbar einschließlich Messumformern, Messumformer- Gehäusen, Messwert -Erfassung, -Speicherung, -Verarbeitung, Hard- und Software
Einsatzbereiche:
Energieerzeugung, Kraftwerkstechnik, Müllverbrennung Tanklager Heizprozesse - Kühlprozesse Chemische und Petrochemische Industrie Verfahrenstechnische Industrie Papierindustrie Metall -Verarbeitung -Veredelung
Ausgangssignal:
Widerstandssignal je nach Sensortyp: PT 100 Ohm, PT 1000 Ohm Zweileiter- Ausgangssignal 4...20 mA entsprechend dem eingestellten Messbereich bei eingebautem Kopftransmitter (1* oder 2*)
Eigenschaften:
Einzel- und Doppel- Sensoren im gleichen Messfühler möglich Genauigkeitsklassen: A(0,15°C), B(0,3°C), 1/3 B(0,1°C), 1/10 B(0,03°C) 3-Leiter- Schaltung Standard (2- und 4- Leiter möglich) Messeinsatz als Rohrkonstruktion = Standard- Industrieausführung Messeinsatz als Mantelelement = Chemieausführung Messumformer Einbau möglich als Klemmstein- Ersatz oder im hohen DIN- Kopf (H- Typ) Doppel- Messumformer Einbau möglich DIN Köpfe: B = Deckel mit 2 Verschlussschrauben DIN Köpfe: BUZ = Klappdeckel mit Schraubverschluss DIN Köpfe: BUS = Klappdeckel mit Schnappverschluss DIN Köpfe: BUZH = Klappdeckel (hoch) mit Schraubverschluss DIN Köpfe: BUSH = Klappdeckel (hoch) mit Schnappverschluss wechselbarer oder fester Messeinsatz
Technik:
Schutzrohrmaterial: 1.4571 oder andere Edelstähle Halsrohrmaterial: 1.4571 oder andere Edelstähle Schutz- Hals- Rohr Durchmesser: 91, 111, 112, 152 mm Schutzrohr auch abgesetzt (verjüngt) lieferbar Alle gängigen DIN oder ANSI Flansche Messeinsatz: austauschbar vor Ort, federbelasteter Einbau Messwiderstand elektrisch isoliert vom Schutzrohr als Dreileiter- Schaltung ab Messwiderstand DIN- Kopf nach 43729 aus Alu- Druckguss Elektrischer Anschluss: M20 * 1,5, andere auf Anfrage Umgebungstemperatur DIN Kopf: 100 °C (85°C mit Messumformer) Einsatzlänge = Einbaulänge + Halslänge + 35 mm (im Kopf)
Modellcode / Optionen Die auf dieser Seite genannten Eigenschaften sind abhängig vom jeweiligen Modellcode der Geräte. Bitte verwenden Sie das Anfrageformular, um ein Angebot und die passenden Gerätedaten zu erhalten. Es gilt immer die jeweilige technische Gerätespezifikation der betreffenden Hersteller.
